車載移動升降照明設備OK-CZ18SJ-2LED
- 產品描述
- 詳細參數
- 資料下載
-
特點：
1、采用LED超強光源，燈具，攝像機部件通過旋轉云臺固定在立桿上;全方位無盲點照明，定位準確
2、使用時將立桿從車頂升起高1.8M，最高可做2.5M。
3、實現應急照明，具備全方位搜索定位及照明功能。
4、水平、垂直旋轉速度：6r/min水平。
5、LED燈功率：240W(2×120W)。
6、車載電源電壓輸入范圍：DC12V±10%;
7、雙控制、通過無線遙控器跟RS485控制升降桿的：升和降。照明、旋轉、等功能。
8、防水等級達到IP66。
9、電源保護功能.(電源正負極接反不會造成設備損害)
10、采用美國CREE大功率LED芯片，共12顆(每顆10W)，矩形矩陣式雙層排列，鋁合金一體成型外殼，相比圓形LED燈頭，具有投光面積更大，距離更遠，光線分布更加均勻，外形更佳美觀的優點
適用范圍：
廣泛適用于各種夜間作業，如工程搶修，災情搶險，消防照明，警案現場，現場事故處理等應急照明及現場錄像監控。
產品結構和特點

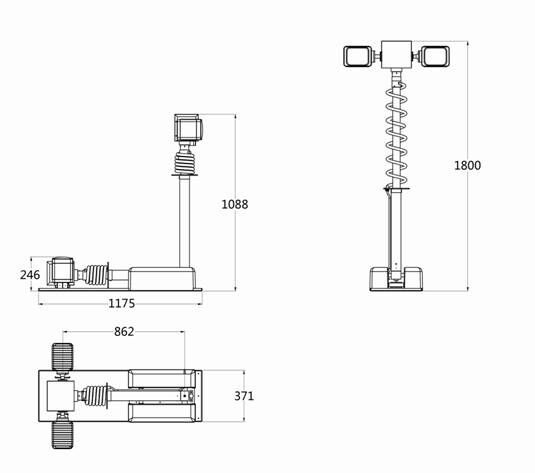

OK-CZ18SJ-2LED型車載升降照明燈是一款應急照明系統。該產品是由底盤組件、升降桿組件、云臺組件、燈具組件和控制系統組件五部分組成。產品結構圖如下：
OK-CZ18SJ-2LED產品特點：
1.底盤組件 采用專業設計的模具，優質鋁合金材料，一次擠壓成型。具有整體性好、強度高、耐腐蝕、重量輕、美觀和安裝方便等優點。
2.升降桿組件 升降桿是車載照明設備的關鍵部件。歐克制造升降桿已有五年的歷史，其制造工藝和技術不僅國內領先，部分已經達到國際一流水平。
3.云臺組件 使用的云臺是在W·B公司NIGHTSCAN云臺基礎上的改進型，其結構更加合理，性能更加穩定可靠，外形更加美觀。 目前該云臺已經成為美國W·B公司及德國GEROH公司的配套設備。
4.燈具組件 采用美國CREE大功率LED芯片，共12顆(每顆10W)，矩形矩陣式雙層排列，鋁合金一體成型外殼，相比圓形LED燈頭，具有投光面積更大，距離更遠，光線分布更加均勻，外形更佳美觀的優點。其主要技術參數如下：
光通量：38400流明
色溫: 6000K
壽命：約50000小時
光型：聚光+泛光
防水等級：IP66
工作溫度：-35°C~60°C
年光衰：<3‰(小于千分之三)

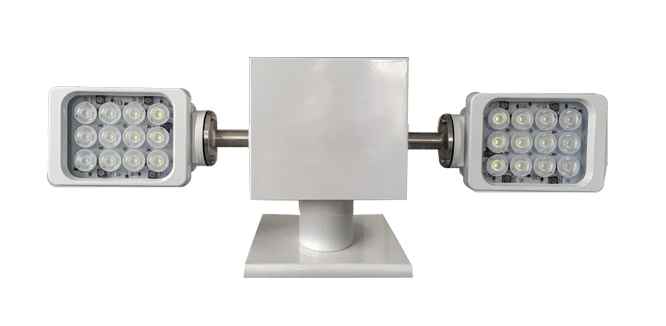

燈具外形圖：
5.控制系統組件：
A 分離式集成電路 將控制電路和照明電路分別采用兩塊印刷電路集成板，可以有效的防止照明用大電流對控制電路的影響，大幅度降低了產品使用中燒板的現象，使設備運行更穩定，故障率更低。
B一體式集成氣路 采用一體化模塊式設計，將氣動元件集成在一起，減少了50%的連接點，因此密封性能更好，結構更緊湊、更簡潔。
C 盒式行程開關 本款產品所用行程開關(云臺兩組共4個，推桿一組共2個)均采用日本進口名牌產品(歐姆龍)。特別是云臺兩組行程開關采用集成盒設計，旋角控制精度高，可靠性強。
D 內置式電磁傳感器 本款產品采用內置式氣缸電磁傳感器(日本進口)，為國內國際首創，使控制距離更精準，性能更穩定可靠。
E 采用雙控制、有線RS485控制與無線遙控器配置，通過無線遙控器跟RS485控制升降桿的：升和降。照明、旋轉、等功能。
-
型號
系統工作電壓：
DC12V(可定做24V)
燈具工作電壓:
DC12V
光源型式：
LED泛光+聚光
燈具工作功率：
120W*2
水平、垂直旋轉速度：
6r/min
LED規格：
Lux45mil 120-130Lm/W
LED光通量：
最大38400（流明）
燈管品牌：
CREE
燈具水平旋轉半徑：
410（mm）
水平旋轉角度：
380°
垂直旋轉角度：
330°
重量：
45KG
