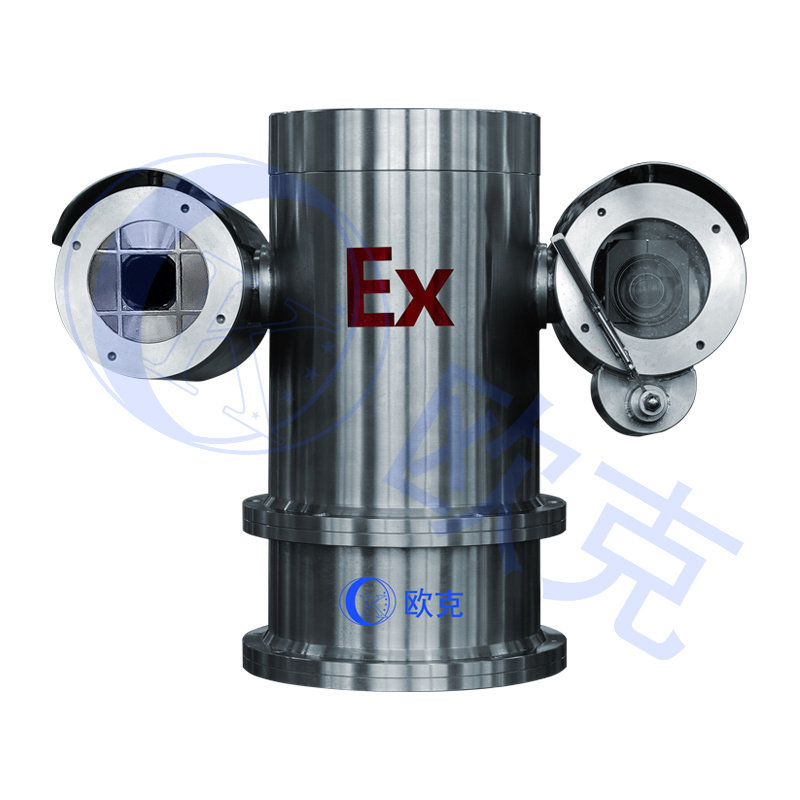

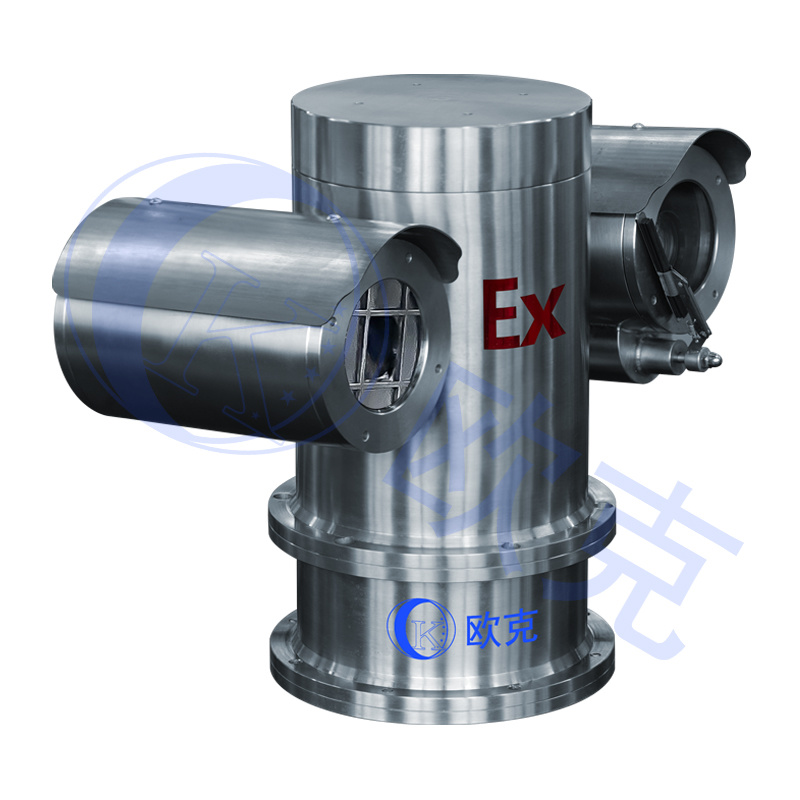

微型-防爆一體化雙光云臺攝像機OK-EXCT100TI-RI-20IP
- 產品描述
- 詳細參數
- 資料下載
-
制造標準
GB 3836.1-2010《爆炸性氣體環境用電氣設備 第1部分：通用要求》
GB 3836.2－2010《爆炸性氣體環境用電氣設備 第2部分：由隔爆外殼“d”保護的設備》
GB 12476.1-2013《可燃性粉塵環境用電氣設備 第1部分：通用要求》
GB 12476.5-2013《可燃性粉塵環境用電氣設備 第5部分：通用要求外殼保護型“tD”》
認證資質
國家防爆電氣產品質量監督檢驗中心【CNEX】，防爆標志為ExdⅡCT6Gb/ExtD A21 IP68 T80℃。
使用說明
云臺是集網絡遠程監控功能、視頻服務器功能和高清云臺功能為一體的新型網絡云臺。安裝方便、使用簡單，不需要繁瑣的綜合布線。
云臺內置小型 WebServer 服務器、網絡視頻服務器、解碼器及機芯，性能穩定可靠。防臺除具有預置點、掃描等基礎功能外，還基于以太網控制，可實現圖像壓縮并通過網絡傳輸給不同用戶；基于 NAS 的遠程集中存儲，可大大方便數據的存儲及調用。云臺內置云臺，采用精密電機驅動，設備反應靈敏、運轉平穩，實現圖像無抖動。
您可以通過瀏覽器控制云臺并通過瀏覽器設置云臺參數，如系統參數設置、OSD 顯示設置、巡航路徑設置等參數；通過瀏覽器配置還可實現人臉偵測、越界偵測、區域入侵偵測、車輛檢測等智能功能。
云臺可廣泛應用于需要大范圍高清監控的場所，如：河流、森林、公路、鐵路、機場、港口、油田、崗哨、廣場、公園、景區、街道、車站、大型場館、商場、小區外圍等場所。
內置網絡視頻服務器
• 集成了紅外熱成像、可見光攝像機、防爆云臺控制系統，實現了晝夜全方位視頻監控;
• 自動追蹤高溫點并顯示溫度值；
• 可實時錄制溫度數據流；
• 通過網絡，將經過云臺壓縮的一路視頻數據傳輸?shù)骄W(wǎng)絡終端解壓后呈現。
• 支持多路同時預覽。
• 支持多種網絡傳輸協議。
• 支持 WEB 方式訪問系統，可應用于廣域網環境。
• 通過 Ethernet 網絡實現對網絡云臺配置的管理及控制權限管理。
• 使用高性能處理芯片及平臺，性能可靠、穩定。
• 精密步進電機驅動，運轉平穩、反應靈敏，定位準確。
• 一體化集成設計，結構緊湊。
• 精巧的機械驅動裝置，支持水平 360 度連續旋轉，無監視盲區。
• 預置點精度偏差小于 0.1°。
• 采用高壓縮算法，壓縮比高，更大地節省了網絡傳輸帶寬和硬盤存儲空間。
• 支持動態調整編碼參數，支持TCP/IP、HTTP、DCHP、DNS、RTP/RTCP、RTSP、PPPOE等協議；支持 ONVIF 等開放互聯協議。
• 支持三碼流傳輸，可根據不同的應用環境選擇使用主碼流、子碼流或者第三碼流。
• 支持基于NAS的遠程集中存儲，存儲數據安全且存儲速度快。
• 支持并可自動識別 Pelco-P、Pelco-D 及私有廠家協議。
• 屏幕菜單設計簡單，可操作性強。
熱成像
- 極佳的熱成像圖像效果最高支持384×288分辨率；
- AGC自動增益調節、3D降噪、DDE圖像細節增強；
- 黑熱/白熱/鐵紅/彩虹等多種偽彩（14種偽彩可調）；
- 多種電動鍺鏡頭可選，支持自動對焦
- 自動追蹤高溫點并顯示溫度值
- 可實時錄制溫度數據流
- 溫度數據傳輸最大可達100M帶寬
- 提供專業版分析軟件
- 精確測溫，最高溫十字定位；
- 測溫范圍：-40℃-550℃,測溫精度：±2度（或者量程的±2%）；
可見光攝像機：
- 分辨率200萬高清，1920*1080P分辨率；
- 20/30倍光學變焦可選；
- 標準ONVIF協議，支持H.264和H.265解碼
產品功能
掃描功能
云臺支持多種掃描方式，包括自動掃描、垂直掃描、幀掃描、隨機掃描、巡航掃描、花樣掃描和全景掃描等。
預置點功能
云臺支持多個預置點的設置，每個預置點包含云臺水平位置、垂直位置、鏡頭變倍等參數信息，您可通過控制鍵盤、NVR 或客戶端等方式設置和調用預置點。
預置點視頻凍結：該功能開啟后，在調用預置點時，當云臺到達目標預置點方位之前，視頻圖像將停留在調用預置點之前的狀態。
錄像及抓圖功能：云臺支持錄像及抓圖功能。
守望功能：當云臺開啟守望功能，且一段時間內沒有控制信號到來時，如果有預設的自動運行動作，云臺將自動執行該動作。
比例變倍自動調整
云臺比例變倍時，水平和垂直方位的速度將自動隨著變倍倍率變化而變化。當倍率增大時，云臺移動速度自動變慢；當倍率減小時，云臺移動速度自動變快。比例變倍可確保獲得較好的物體跟蹤效果。
背光補償或?qū)拕討B(tài)功能
• 當打開背光補償功能時，在強光背景下，云臺將自動調節較暗的目標，使目標畫面清晰可見。
• 當打開寬動態時，云臺自動平衡監控畫面中最亮和最暗部分的畫面，以便看到更多監控畫面細節。
事件功能
云臺支持普通事件及 Smart 事件，普通事件包含移動偵測、遮擋報警、視頻丟失、報警輸入/輸出和異常報警；Smart 事件包含音頻異常偵測、人臉偵測、越界偵測、區域入侵偵測、進入/離開區域偵測、徘徊偵測、人員聚集偵測、快速移動偵測、停車偵測、物品遺留偵測及物品拿取偵測等。
掉電記憶：云臺缺省支持掉電記憶功能，即在掉電前某個位置經停留滿選定的時間后， 云臺重新上電后即可恢復到掉電前的位置。
產品尺寸：
-
技術參數：
型號
OK-EXCT100TI-RI-20IP
認證
防爆標志
ExdⅡCT6Gb/ExtD A21 IP68 T80℃
防爆合格證編號
CNEX18.2531X
探測器性能
探測器類型
非制冷焦平面微熱型
像素
384×288
640*512
像元間距
17μm
波長范圍
8-14μm
場頻/采樣頻率
50/60Hz
機械性能
材質
304不銹鋼
表面處理
不銹鋼原色電拋光
防護等級
IP68
旋轉角度
水平0°~360°(連續旋轉),垂直-90°~+90°
旋轉速度
水平0.1°/s~40°/s,垂直0.1°/s~40°/s
通訊方式
RS422/485
通訊協議
Pelco-P/Pelco-D協議自適應
通訊波特率
2,400/4,800/9,600/19,200 bps
接口規格
G-3/4"
重量
≤17kg
自動掃描
1條（菜單控制可設置5條）
自動巡航
1條（菜單控制可設置8條）
尋跡
1條（記錄200條指令）
守望位
可設置1個預置位/1條自動巡航/1條自動掃描/1條尋跡
承載方式
雙側載
最大承載
10Kg
安裝方式
柱裝或壁裝
設備重量
17公斤
電器性能
輸入電壓
AC220V或DC24V
攝像機
海康200萬像素智能機芯 焦距：4-125mm
工作電流
≤2000mA
紅外
距離
80/100m
波長
850nm
開關
Auto(≤10Lux)
電器連接
復合電纜
自動模式
自動巡航或任意設置兩點巡視范圍
預位置
256location(selectable)
預位置精度
預位置精度：（自動校正誤差）
環境
環境溫度
（-30℃，+70℃）
大氣壓力
80-106KPa
相對濕度
≤95%RH(+25℃)
